Cobre

(C-1100, C-172, C-17510, C-18150).

USOS: Electrodos, industrias del plástico y eléctrica, conductores, insertos para moldes, componentes de transistores, soldadura por resistencia, etc.

ventas@lapaloma.com.mx · 01 800 849 5444 Síguenos en Twitter Siguenos en Facebook Siguenos en Blogger

Cobre

Descargar Manual de Tablas y Especificaciones

  • Cobre Electrolítico (C-1100), excelente conductividad eléctrica y térmica, es maleable, resistente a la corrosión, antimagnético, antichispa y propiedades criogénicas.

  • Cobre Berilio (C-172), pertenece a Clase IV, aleación con 2% de berilio, tiene alta resistencia y dureza comparada con otras aleaciones, características mecánicas comparadas con el acero y tiene propiedades anti-corrosión.

  • Cobre Berilio (C-17510), pertenece a Clase III, ofrece excelente resistencia y dureza, alta conductividad térmica y eléctrica, resistencia a la tensión.

  • Cobre Cromo Zirconio (C-18150), pertenece a Clase II, considerado como clase II, utilizado para fabricación de los electrodos para la soldadura por resistencia, el zirconio permite al electrodo no pegarse al soldar láminas galvanizadas.

    • Aleación (C-1100). Electrolítico (99.9 % Cu)

    El cobre es un metal comercialmente puro ya que por sí solo posee buenas características. Es relativamente suave, de alta conductividad, refinado por descomposición electrolítica con un contenido de oxígeno bajo y controlado. El cobre también es uno de los metales nobles.


    Sus principales propiedades son:

  • Excelente conductividad eléctrica, una de las más altas de todos los elementos, que permite aplicaciones en electricidad y electrónica.
  • Excelente conductividad térmica que permite las aplicaciones relacionadas con los equipos termodinámicos.
  • El Cobre es muy maleable por lo que puede ser estirado, laminado, forjado, soldado etc.
  • Es resistente a la corrosión.
  • Antimagnético.
  • Antichispa.
  • Propiedades Criogénicas.


    • ESPECIFICACIONES

    FORMA

    TEMPLE

    110 ASTM   B–187/B-133/B-152

    110 ASTM   B–152

    110 ASTM   B–152

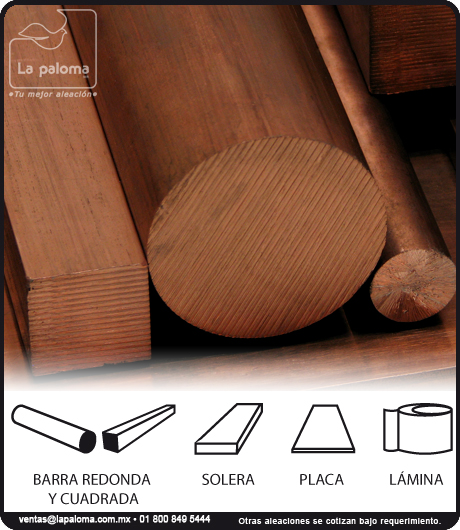

    Barras cuadradas y redondas.

    Láminas en hojas y Rollos.

    Placa y Hojas.

    Maquinable

    Semi-duro y Recocido.

    Recocido

                          Cobre, Cromo, Zirconio: Aleación (C-18150) (98.9%Cu – 1%Cr – 0.1%Zr)

    Éste tipo de aleación es considerada como clase II. Es ampliamente utilizado para la fabricación de los electrodos para la soldadura por resistencia. El Zirconio en la aleación, permite al electrodo no pegarse al soldar láminas galvanizadas. Mejora algunas de sus características como su conductividad hasta un 85% IACS en comparación del Cobre Berilio, pero a su vez tiene una menor dureza. Éste material es muy utilizado como electrodo de resistencia para soldar con un alto nivel de productividad.

    Tipo de Cobre / Variable

    Punto de Fusión °C

    Gravedad Específica gm / cm3

    Conductividad Térmica (W/m °K)

    Coeficiente de Exp. Térmica

    Módulo de Elasticidad a la Tensión

    C- 1100

    1083

    8.91

    226

    9.4x10-6

    17,000 Ksi

    C- 10200

    1083

    8.91

    226

    9.4x10-6

    17,000 Ksi

    C- 17510

    1068

    8.77

    120

    9.8 x10-6

    19,200 Ksi

    C- 18150

    1080

    8.89

    187

    9.5 x10-6

    17,000 Ksi

    C - 172

    982

    8.26

    107.3

    9.9 x10-6

    18,500 Ksi

                                                           Cobre Berilio Aleación (C-17510)

                                                              (97.7%Cu - 0.5% Be -1.8%Ni)

    Este tipo de aleación se considera como clase III. Este cobre se utiliza en aplicaciones que requieren una alta conductividad térmica y eléctrica. La aleación ofrece excelentes características de resistencia y dureza aunadas a una conductividad eléctrica en un rango de 45 a 60% IACS, con propiedades mecánicas de resistencia a la tensión y dureza de aproximadamente 140 ksi y 100 RB respectivamente. El Cobre Berilio ha sido diseñado especialmente para la industria del plástico. A continuación algunas mejoras producidas por éste material.

  • Un ciclo de moldeo más corto.
  • Mejor control dimensional de la pieza.
  • Excelente resistencia a la corrosión.
  • Mejor acabado.
  • Mejor acabado.
  • Moldeo por soplado en áreas de corte.
  • Resistente a la fricción.
  • Trabaja en temperaturas desde -260°C hasta 260°C.
  • Adecuado a grandes cargas.

    •                                          Cobre Berilio Aleación (C-172) (98.1%Cu – 1.9% Be)

    Esta aleación de cobre Berilio es la más común y se caracteriza por su alta resistencia y por su dureza comparada con otras aleaciones de cobre. Sus características mecánicas se comparan con las del acero. La resistencia a la tensión y la dureza Rockwell de esta aleación en su máxima expresión son del orden de las 200 KSI y 43 Rc respectivamente. La conductividad es de aproximadamente 22% IACS.

    Este tipo de aleación tiene excelentes propiedades anti-corrosión aun expuesta a condiciones húmedas o ambientes subterráneos.

    Además esta aleación, posee gran resistencia al desgaste, lo que la hace una opción viable para los diseñadores al elegir materiales para la elaboración de piezas. Este material no posee propiedades magnéticas lo que lo hace ideal para ser usado en instrumentos delicados donde no deba existir magnetismo entre las piezas.

    El Cobre Berilio puede usarse para trabajos en temperaturas que oscilen entre los -260 °C a 260 °C.

    Propiedades Físicas

    Punto de Fusión

    982 °C

    Coeficiente de expansión lineal, in./in./°F(68-572°F)

    9.9 x 10-6

    Densidad

    8.25 gr/cm3

    Gravedad Específica

    8.26

    Conductividad Eléctrica

    22% IACS en 20°C

    Conductividad Térmica

    107.3 W/m °K en 20 °C

    Coeficiente de Expansión Térmica

    17.8x10 -6 por °C (20-300 °C)

    Permeabilidad magnética relativa

    1.003

    Módulo de Elasticidad a la Tensión

    128000 Mpa

    Módulo de Rigidez

    50330 Mpa

                                                                 Cobre libre de oxígeno

                                                          Aleación (C-10200) (99.95% Cu)

    El cobre C10200 es considerado un cobre de muy alta conductividad térmica y eléctrica ya que iguala las propiedades del cobre electrolítico (C-1100). Tiene alta resistencia al impacto, alta ductibilidad, alta resistencia a deformación por fatiga, fácil de soldar y baja volatilidad al vacío.

    Usos más comunes:

  • Válvulas de escape.
  • Agarradera de bombas.
  • Usos eléctricos.
  • Conductores para camiones.
  • Sellos de cobre a vidrio en aplicaciones eléctricas.
  • Componentes de transistores.
  • Cables coaxiales.
  • Servicio para gas LP.
  • Gas Médico (oxígeno).
  • Sellos al vacío.
  • Latas de formado para polvo metalúrgico.

    •                                                               Tabla de Propiedades

    Punto de fusión (líquido)

    1083C

    Densidad

    8.91 gm/cm3 ( 20 C)

    Conductividad eléctrica

    101% IACS (20C)

    Resistividad eléctrica

    1.71 microhm-cm (20C)

    Conductividad térmica

    226 BTU ft/(hr*ft2 °F)

    Coeficiente de expansion térmica

    16.9 x10 -6 por cada  °C (20 – 100 C)

    Módulo de elasticidad a la tensión

    117,000 MPa

                                                                 Composición Química:



    % Cobre

    % Oxígeno

    Mínimo / Máximo

    99.95 Mín.

    0.0010 Máx.
